一、概述

基本功能介绍

ü 量程可设置，最大80米

ü 分辨率1mm，精度1.5mm+d*万分之5

ü 数码管实时显示测量结果

ü LED状态显示

ü 电压模拟输出

ü 越限继电器输出（支持NPN/PNP）

ü 测量距离矫正

ü 基本参数设定

ü RS485接口，支持Modbus RTU协议

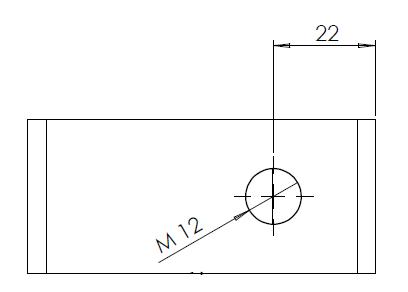

引出线介绍

ü ①棕色，+24V；②蓝色，GND；③黑色，输入信号；④灰色，NPN/PNP；

ü ⑤白色，4~20mA/0~10V电流输出；⑥绿色，RS485 A+；⑦黄色，RS485 B-；

ü ⑧红色，PE

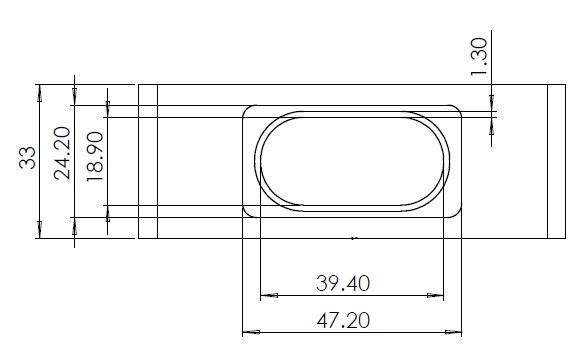

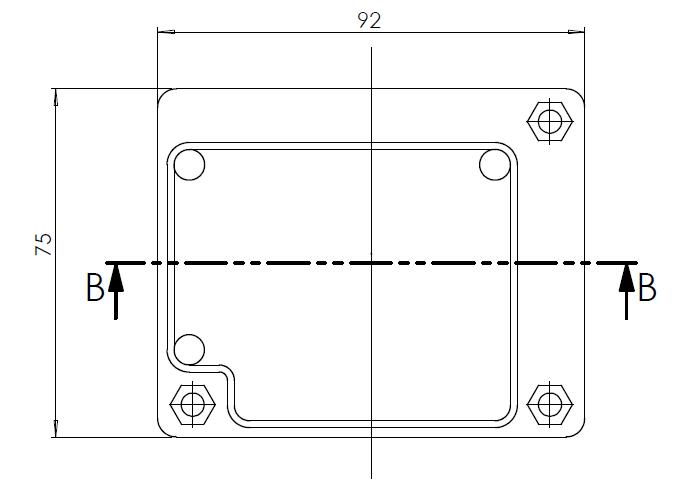

主要参数指标

表1 主要参数指标

二、使用说明

三、

本产品用户交互接口主要由数码管、LED指示灯以及按键组成。数码管及LED指示灯用于产品信息显示，按键用于对产品参数进行修改。

2.1 LED

本产品有5个LED灯用于显示产品的基本状态，详细说明参见下表。

表2 产品LED说明

2.2按键

本产品一共有3个物理按键，通过短按与长按虚拟出六个按键，分别是上、下、左、右、确认、返回。

表3按键功能说明

注意：

1. 按键按下再放开以后，才会触发相应的事件

2. 短按是按指下0.2~0.5秒然后放开；长按是指按下超过0.5秒然后放开

2.3数码管

本产品有5个8段数码管作为显示接口，数码管可以显示数字与英文字母，与按键配合可以完成产品信息显示与参数设置的功能。数码管显示效果请参见附录A。

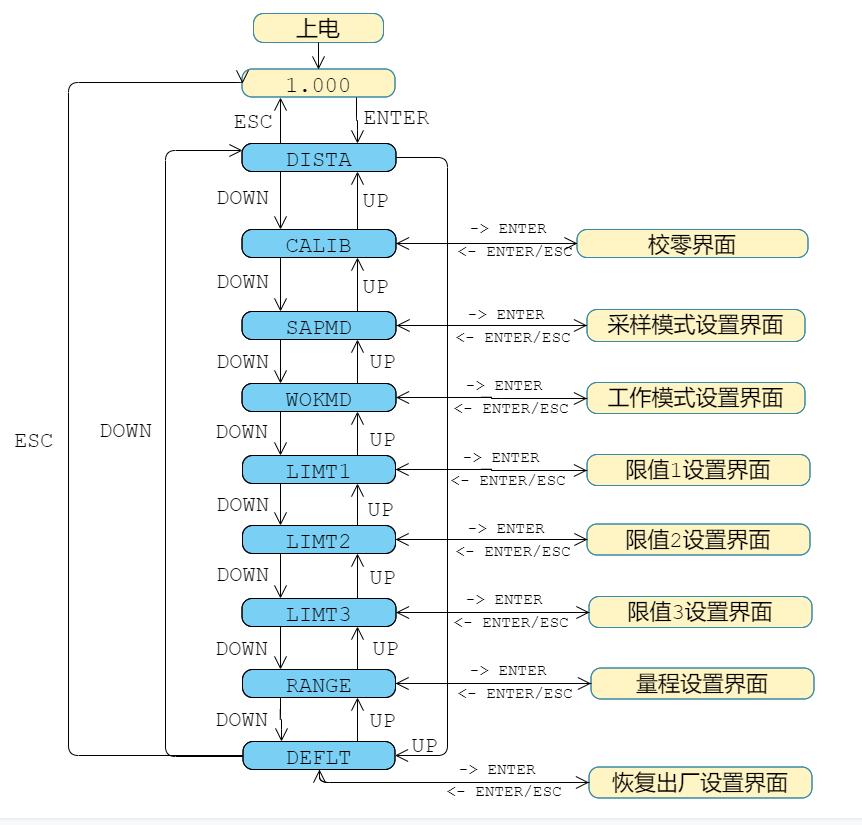

图3展示了产品基本的界面操作流程。

产品上电后默认进入主界面，实时显示当前的测量结果。当按下ENTER时，进入菜单选择界面；在菜单选择界面，通过上下按键切换子菜单，按下ENTER进入到相应的子菜单界面。在菜单选择界面按下ESC按键，返回主界面。

在子菜单界面，使用上下左右按键对参数修改后，按下ENTER或者ESC返回菜单选择界面（如果按下ENTER保存修改，如果按下ESC撤消修改）。

2.3.1主界面（DISTA）

主界面为测量结果显示界面，显示当前测量的结果，单位是米，小数点后3位。

上电默认显示主界面，按下ENTER切换到菜单选择界面。在菜单选择界面按下ESC切换回主界面。

2.3.2零位校正 （CALIB）

在菜单选择界面通过上下键选择CALIB，按下ENTER进入零位校正界面。此时界面显示的是校正后的数据，通过调整校准值，该界面实时更新校正数据。

将本产品通过定位孔固定在测试导轨上，在定位孔一定距离（比如1米）放置障碍物。通过上下左右按键修改校准值使得界面显示数据与实际距离一样（比如1米）。上下键增加或者减小校准值；左右键修改校准值增加或者减小的幅值，被修改的数字会通过闪烁进行提示。

校正完成后，按下ENTER会显示当前用于校正的数据。此时也可以使用上下左右按键对校正数据进行调整，方法同上。再次按下ENTER后即完成零位校正；如果按下ESC则撤消修改并返回菜单选择界面。

2.3.3采样模式设定(sapMd)

为应对不同的应用场景，本产品支持以下4种采样模式。

慢速模式用于精确测量到静止物体的距离，特点是精度高、响应速度较慢；快速模式用于测量快速移动的物体，特点是响应速度快、测量精度有所降低。

表4 不同采样模式说明

在菜单选择界面选择进入采样模式设定界面，通过上下按键选择需要的采样模式，按下ENTER确认修改。如果想要撤消修改，按下ESC即可直接返回菜单选择界面。

2.3.4工作模式设定(wokMd)

本产品支持继电器越限报警输出。通过设置工作模式设定产品正常工作的范围；当测量结果超出正常范围时，驱动继电器动作。

表5 不同的工作模式说明

在菜单选择界面选择进入工作模式设定界面，通过上下键选择需要的工作模式，按下ENTER确认修改。如果想要撤消修改，按下ESC即可直接返回菜单选择界面。

注：

1. limit1、limit2、limit3必须按照从小到大顺序设置，limit3最大，limit1最小

2. 如果limit1、limit2、limit3未按照从小到大顺序设置，在计算范围时会重新排序

2.3.5限值设定(limtN)

从菜单选择界面选择进入限值设定界面，有3个限值参数可以设定，根据工作模式来决定设定哪些限值参数。

限值参数的设定分为两个阶段：初值选择阶段和微调阶段。

初值选择阶段

限值参数的初值可以用三个来源：系统配置、当前的测量结果、零

从菜单选择界面进入限值设定界面，界面显示当前的测量结果。此时直接按下ENTER，选择系统配置作为微调的初始值并进入微调阶段；按下上键（或者左键）将当前测量结果作为微调的初始值并进入微调阶段；按下下键（或右键）将零作为微调的初始值并进入微调阶段。

微调阶段

在限值微调阶段，通过上下键调整限制大小，通过左右键改变微调的幅值。

微调完成后，按下ENTER保存修改并返回菜单选择界面。按下ESC撤消修改返回菜单选择界面。如果此时仍需要设定限值，在菜单选择按下ENTER再次进入初值选择阶段，并完成后续操作即可。

2.3.6 量程设定(range)

本产品可以根据需求，设定不同的量程。目前支持的量程有 1m、3m、5m、10m、15m、20m和30m。模拟量输出满量程对应10V输出，0m对应0V输出。

在菜单选择界面选择进入量程设定界面，通过上下键选择不同的量程。按下ENTER保存修改并返回菜单选择界面；按下ESC撤消修改并返回菜单选择界面。

2.3.7 恢复出厂设置(deflt)

在菜单选择界面选择进入恢复出厂设置界面，通过上下键在YES和NO之间切换。当选中YES时按下ENTER会恢复出厂默认配置并返回菜单选择界面；选中NO时按下ENTER或者按下ESC都会直接返回菜单选择界面。

二、快速开始

通过以下几个步骤，可以快速入手本产品。

1. 量程设定

2. 零位校准

3. 设置采样模式

4. 设置工作模式与限值

5. 安装测试电压模拟输出和继电器驱动输出

具体步骤请参考第二章说明。
